Отчет по дооснащению Ford Galaxy минитаймером W-BUS Plus

Опубликовано 12.04.2015, автор Alexey Tolchev

 Всем добрый день!

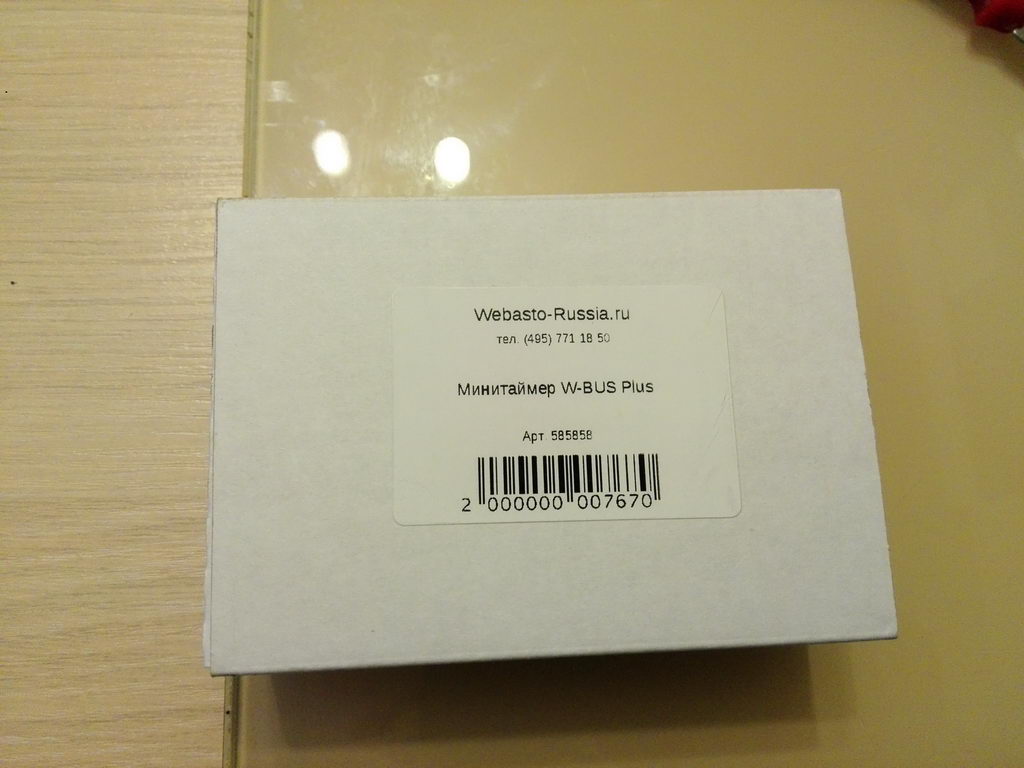

 После не удачной попытки подключить Starline M31 для запуска своего штатного котла Webasto TTV, купил минитаймер W-BUS plus. Хочу поделиться отчётом установки этого таймера на свой Galaxy 2007 г.

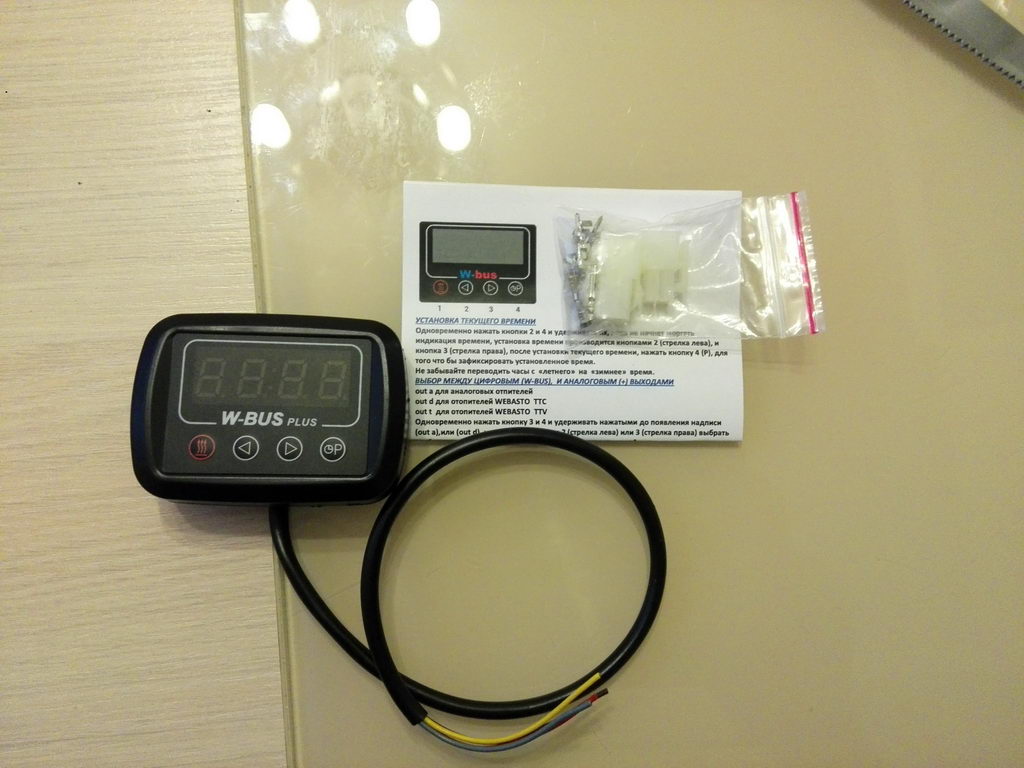

 Вот это чудо, которое совместимо на 100% с штатными котлами.

W-BUS Plus установка на Webasto TTV в Ford Galaxy

W-BUS Plus установка на Webasto TTV в Ford Galaxy

 В этом таймере есть место для припайки управляющего провода от доп. канала сигнализации, это для меня было важно,т.к. изначально не было дистанционного запуска моего котла Webasto Thermo Top V.

 Разбираем таймер W-BUS Plus. Просто разделяем переднюю и заднюю крышку.

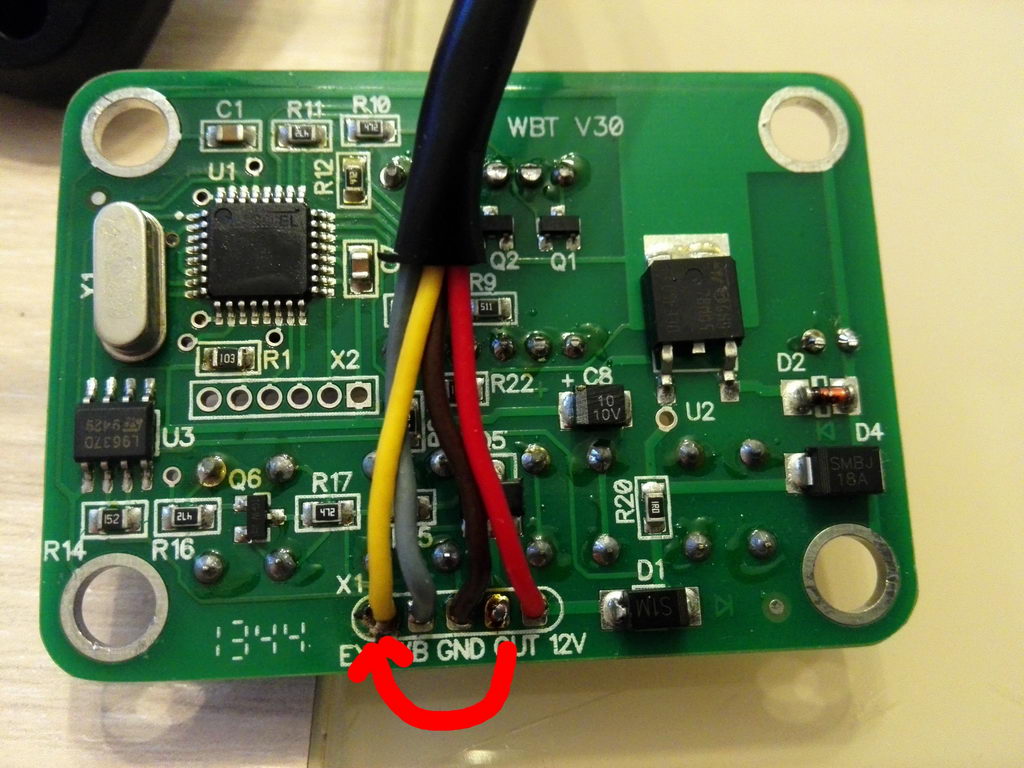

 И перепаиваем жёлтый провод от контакта OUT(он не нужен мне, т.к. котел штатный), к контакту EXT(это и есть контакт, к которому подключим выход от сигнализации). Потом собираем таймер обратно.

W-BUS Plus установка на Webasto TTV в Ford Galaxy

 Устанавливал в гараже со слабым освещением, так что фото немного темноватые.

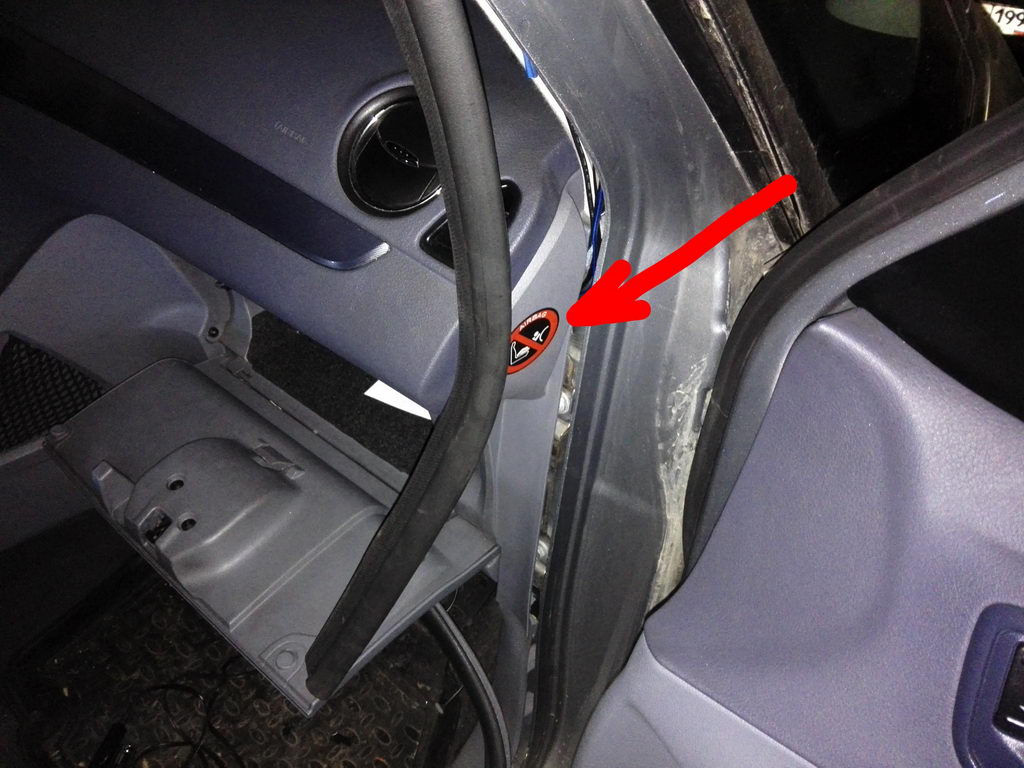

 В первую очередь снимаем бардачок. Снимаем уплотнительную резинку и боковую накладку. Она крепится на защелках.

W-BUS Plus установка на Webasto TTV в Ford Galaxy

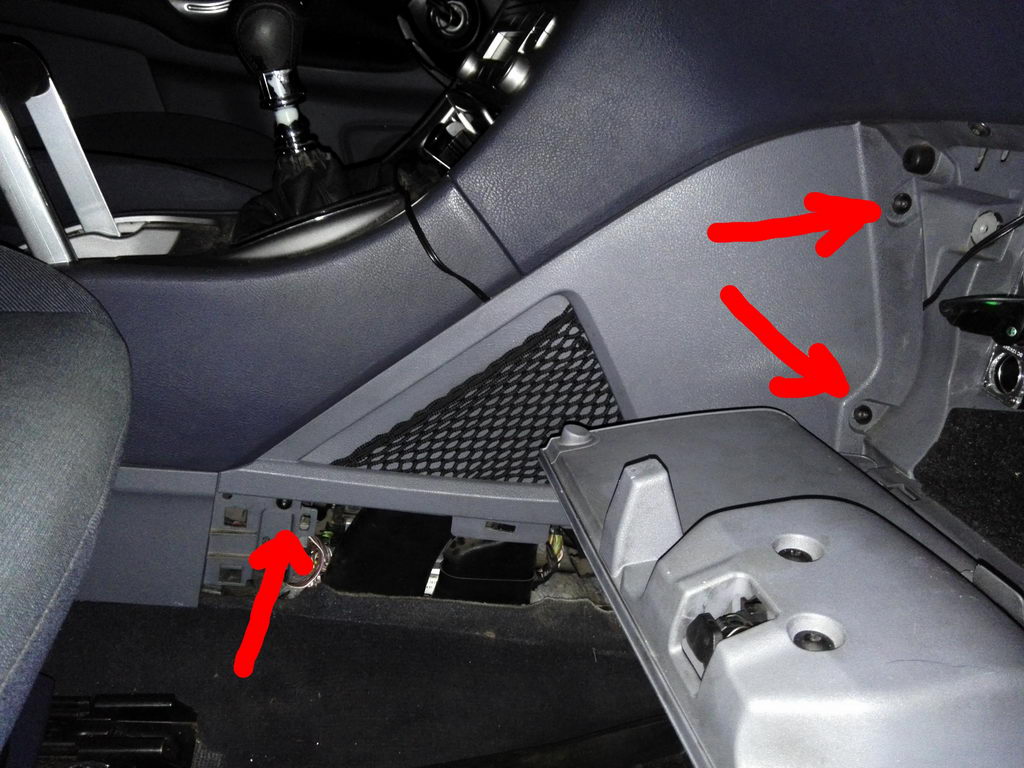

 Потом снимаем нижнюю накладку и откручивает шурупы верхней накладки.

W-BUS Plus установка на Webasto TTV в Ford Galaxy

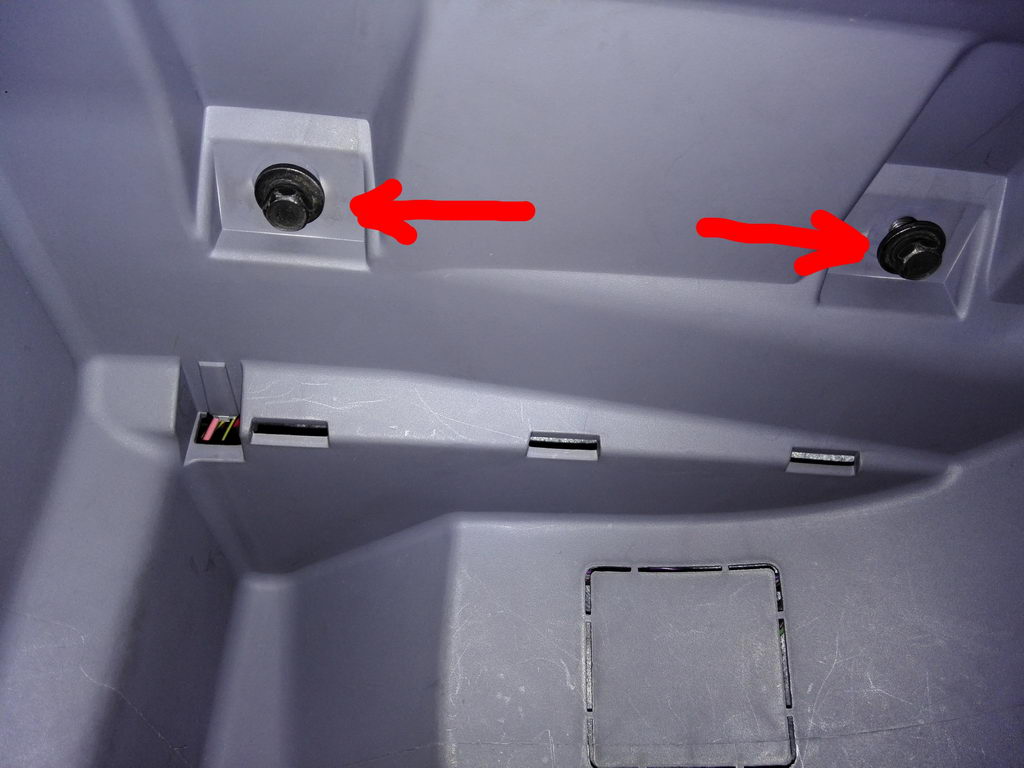

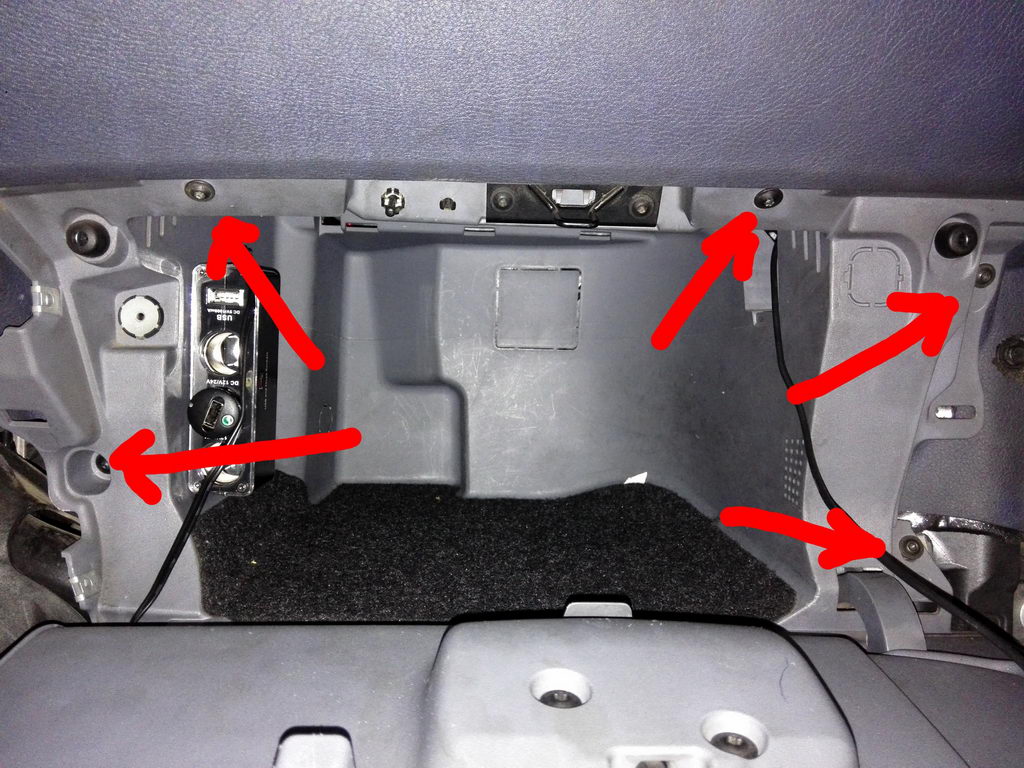

 Откручиваем шурупы бардачка.

W-BUS Plus установка на Webasto TTV в Ford Galaxy

W-BUS Plus установка на Webasto TTV в Ford Galaxy

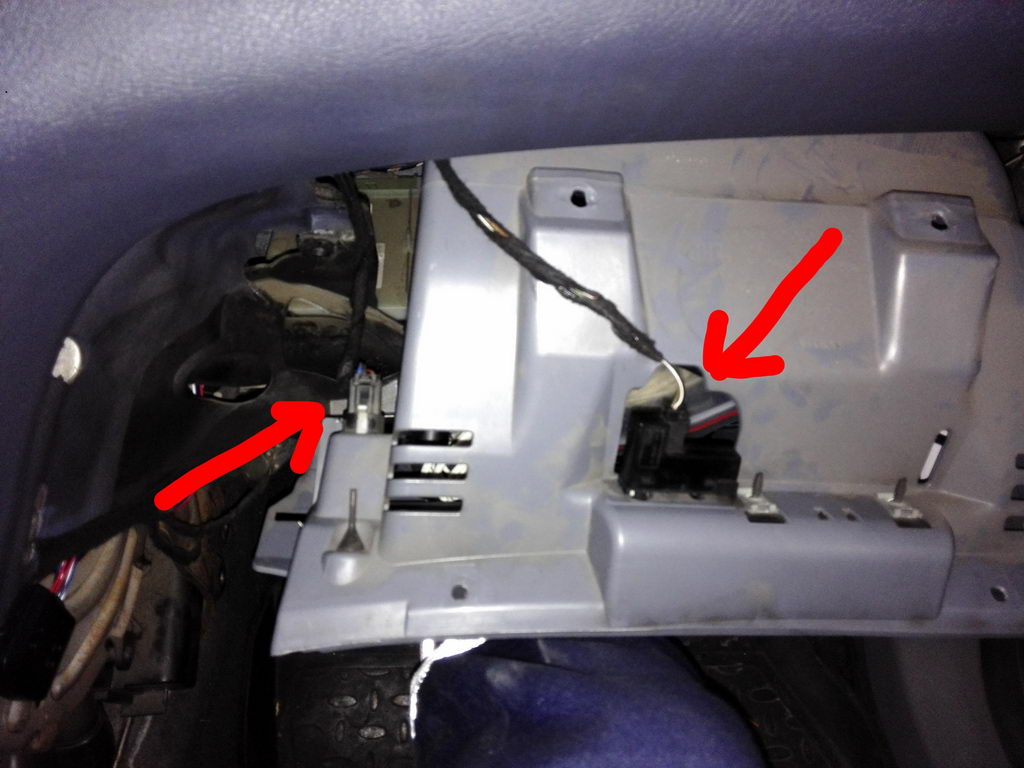

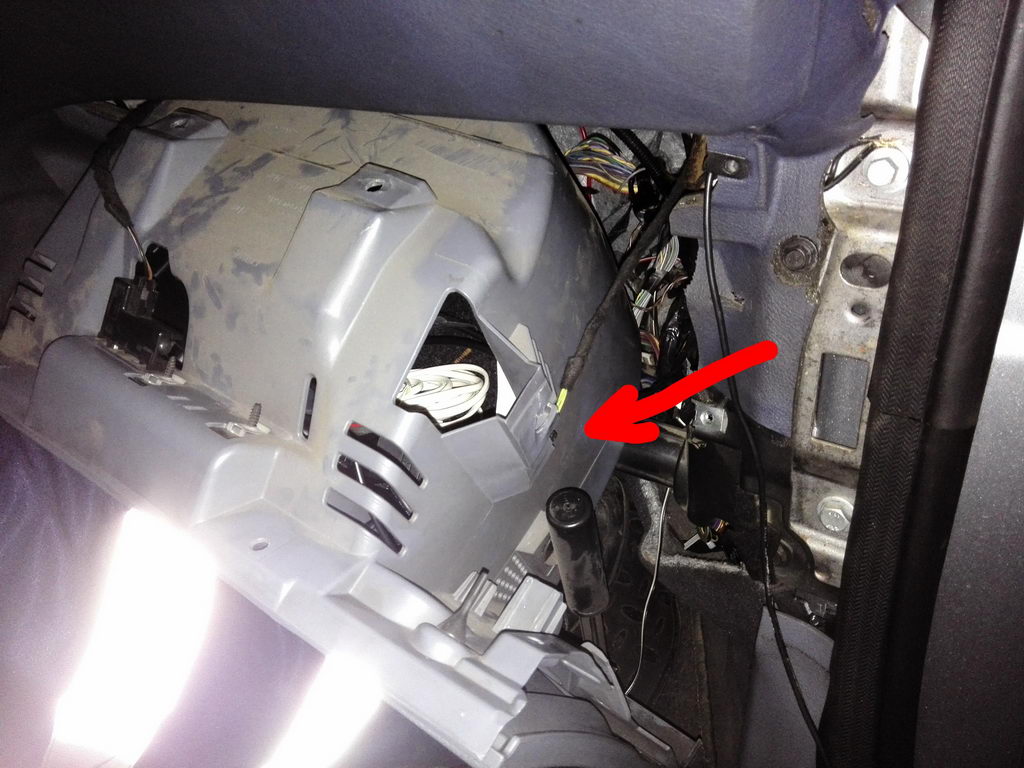

 Немного вынимаем барбачок и  отсоединяем три разъёма.

W-BUS Plus установка на Webasto TTV в Ford Galaxy

W-BUS Plus установка на Webasto TTV в Ford Galaxy

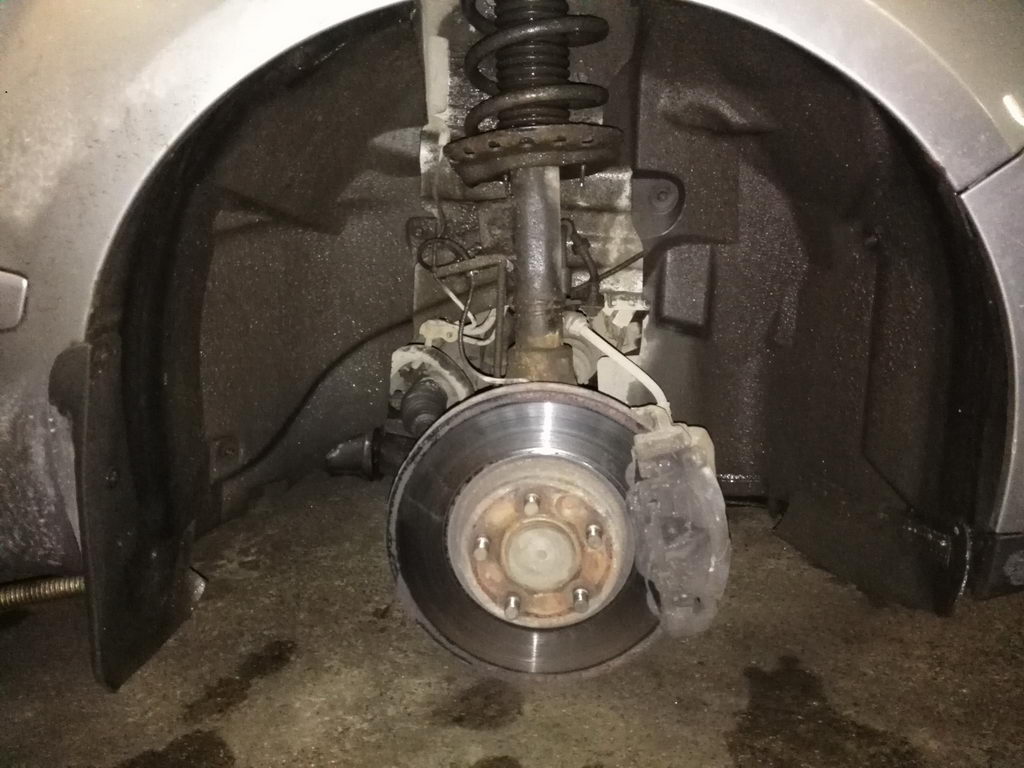

 Теперь нужно снять правое колесо и подкрылок.

W-BUS Plus установка на Webasto TTV в Ford Galaxy

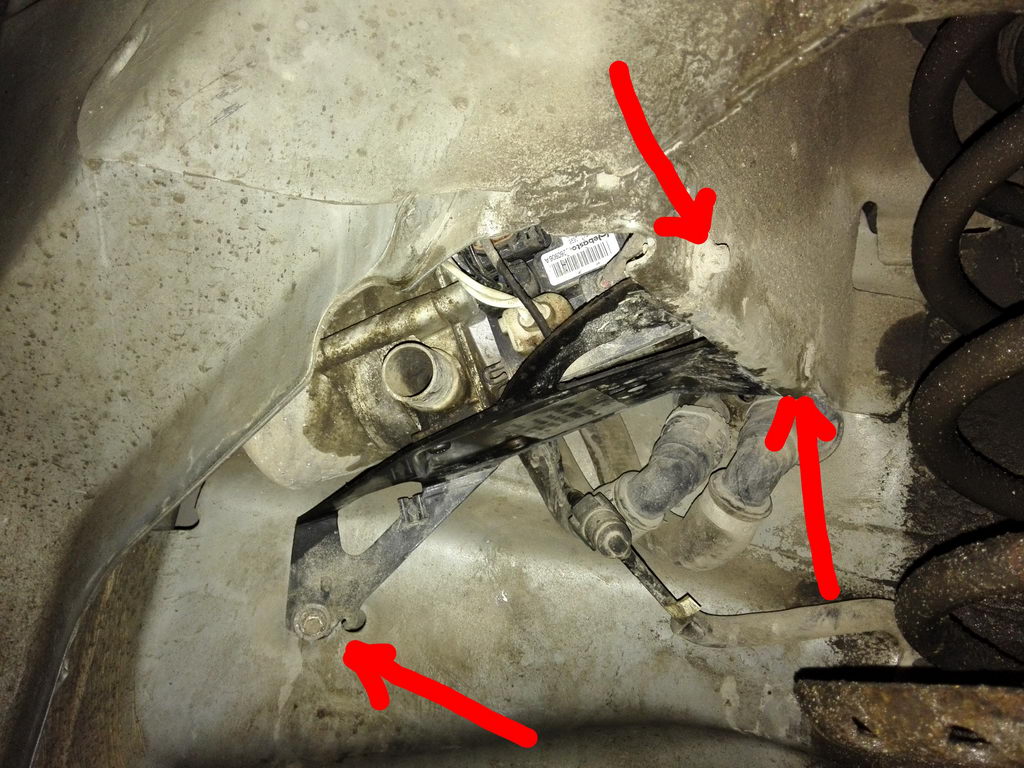

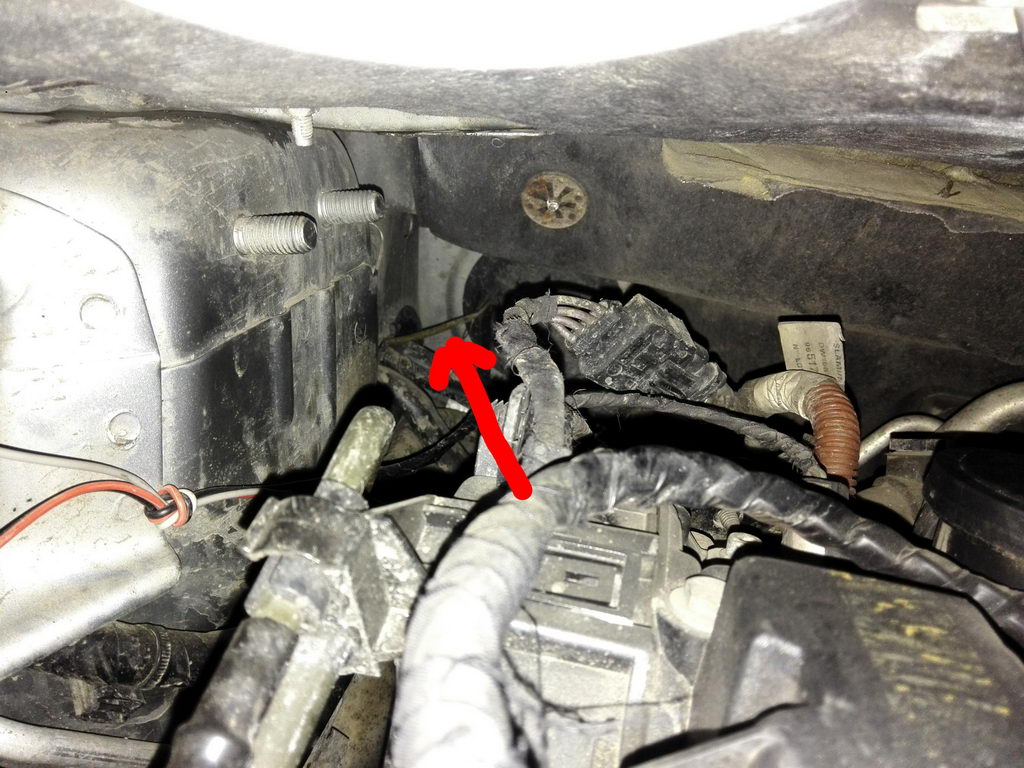

 Перед нами котел Webasto, откручивает три болта и опускаем Webasto немного вниз.

W-BUS Plus установка на Webasto TTV в Ford Galaxy

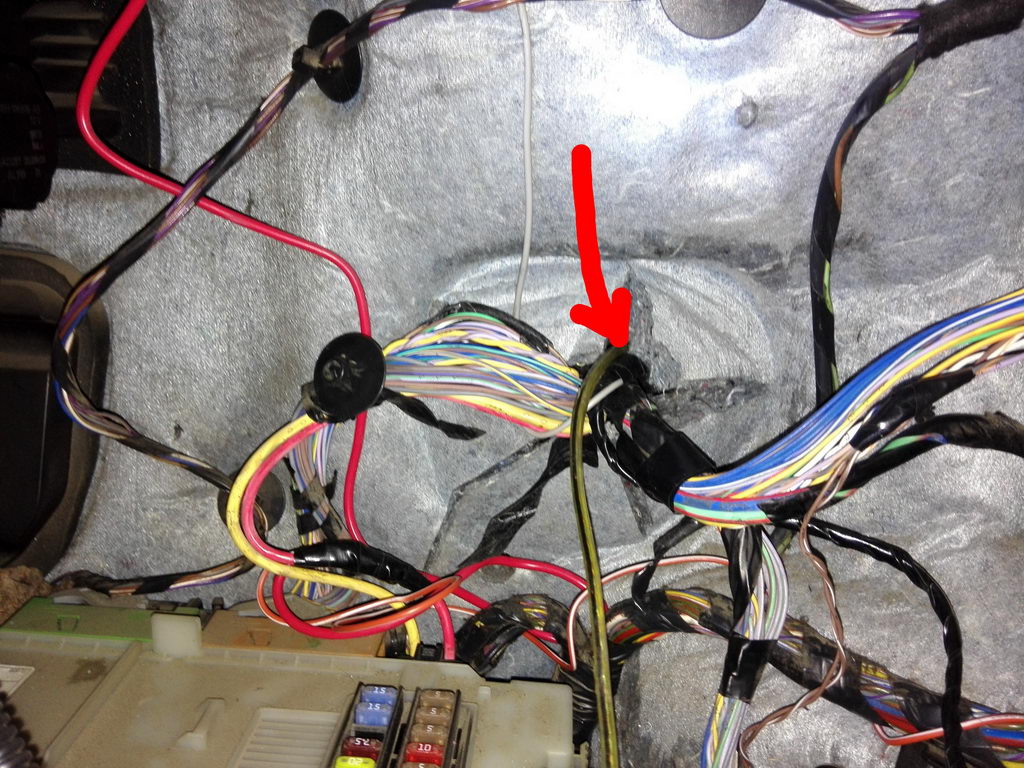

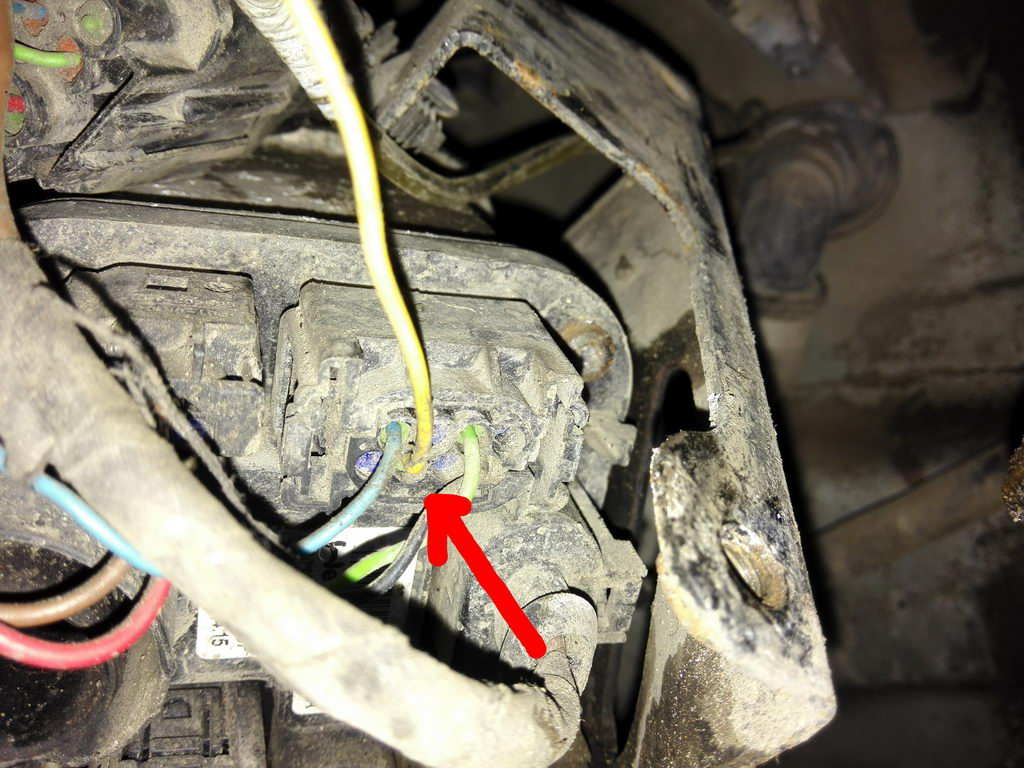

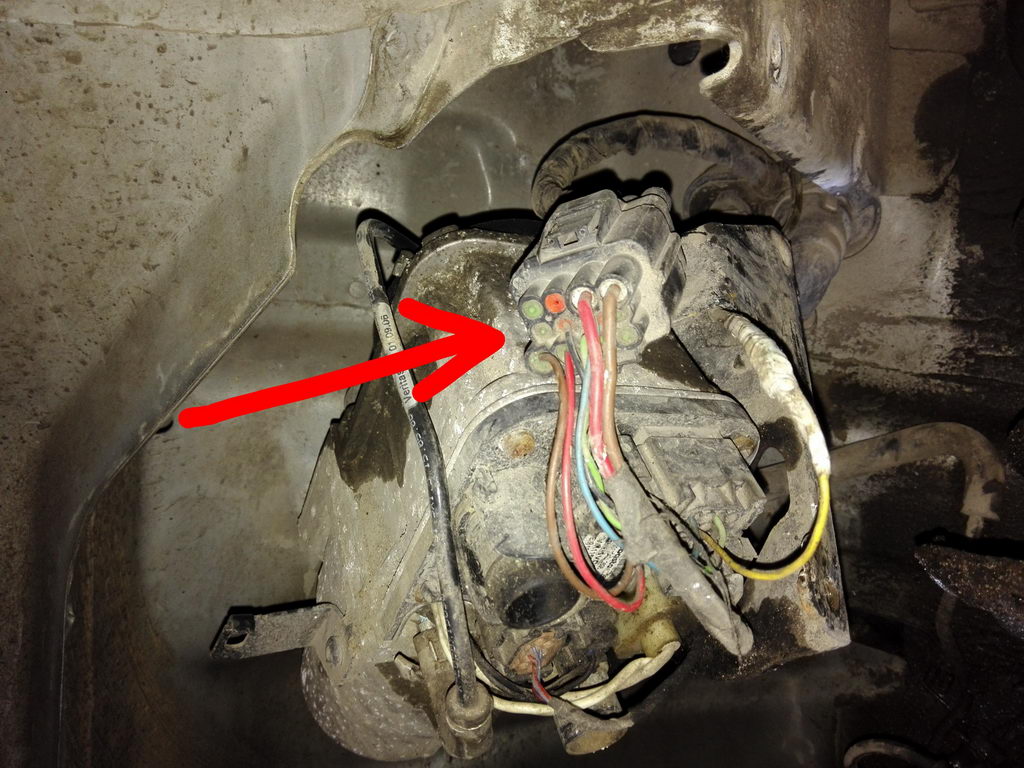

 Нам нужна 6-ти контактная фишка Webasto. Из 2-ого  пин выходит жёлтый провод, он у меня шёл только до следующей фишки . Удлиняем этот проводок и через уплотнительные резинки жгутов  заводим провод управления Webasto в салон.

W-BUS Plus установка на Webasto TTV в Ford Galaxy

otchet-W-bus-plus-Ford-Galaxy_13.jpgW-BUS Plus установка на Webasto TTV в Ford Galaxy

W-BUS Plus установка на Webasto TTV в Ford Galaxy

otchet-W-bus-plus-Ford-Galaxy_15.jpgW-BUS Plus установка на Webasto TTV в Ford Galaxy

 Ставим  подкрылок и колесо обратно и переходим в салон.

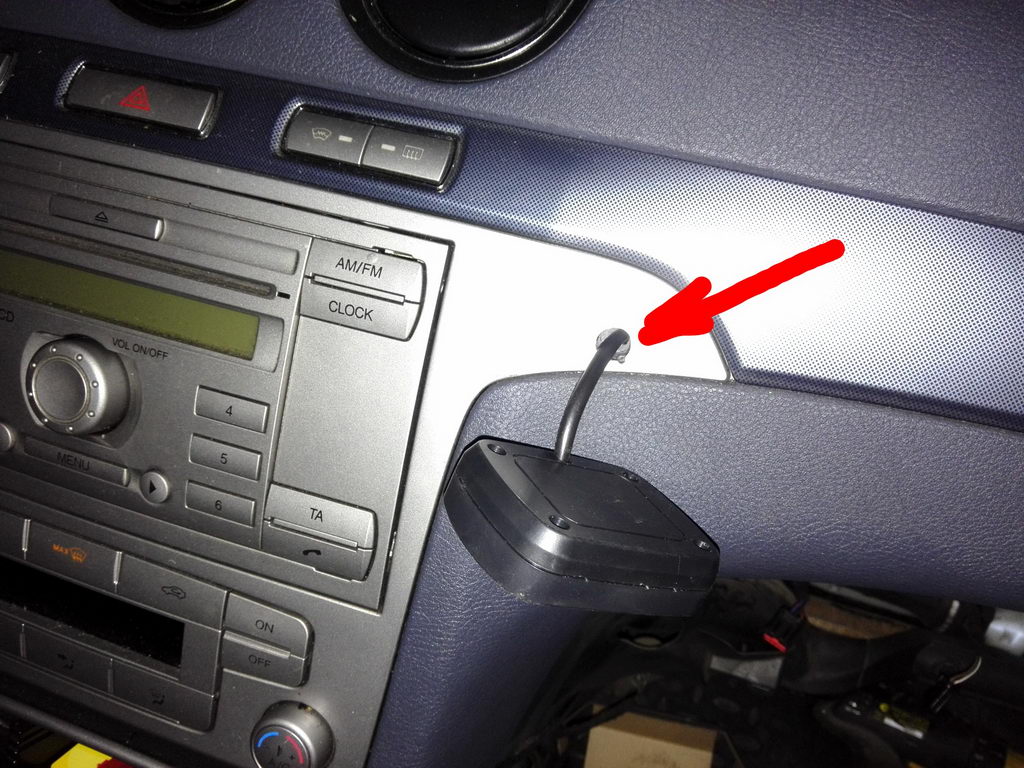

 Я просверлил в накладке отверстие для проводов от таймера W-BUS Plus.

W-BUS Plus установка на Webasto TTV в Ford Galaxy

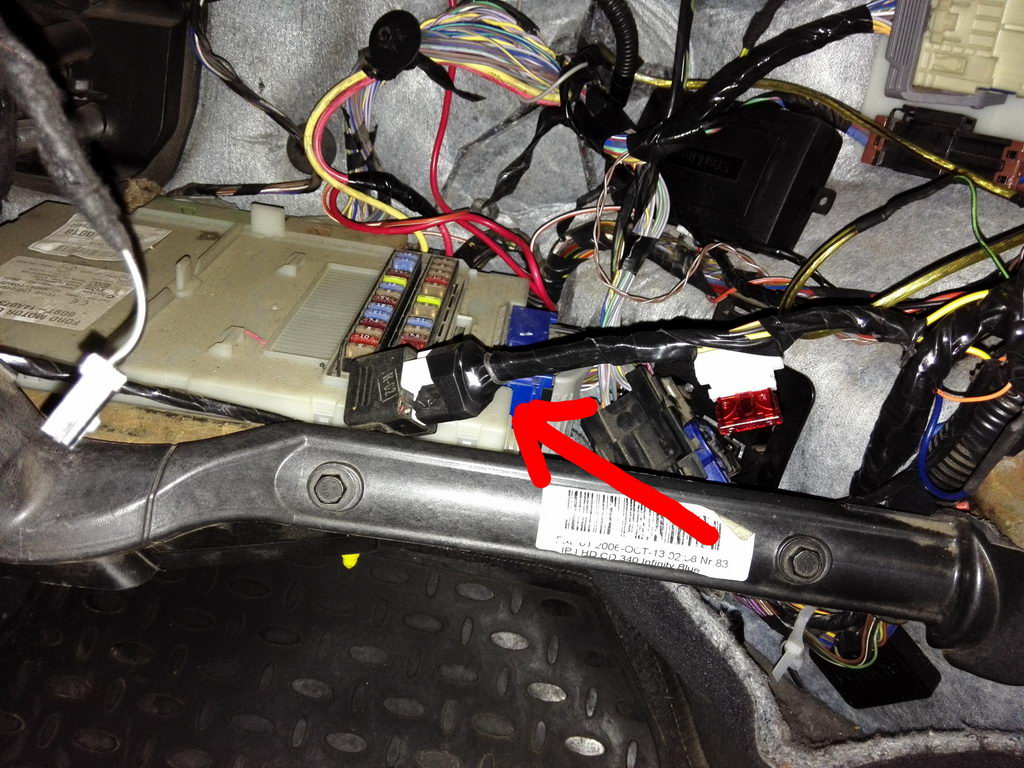

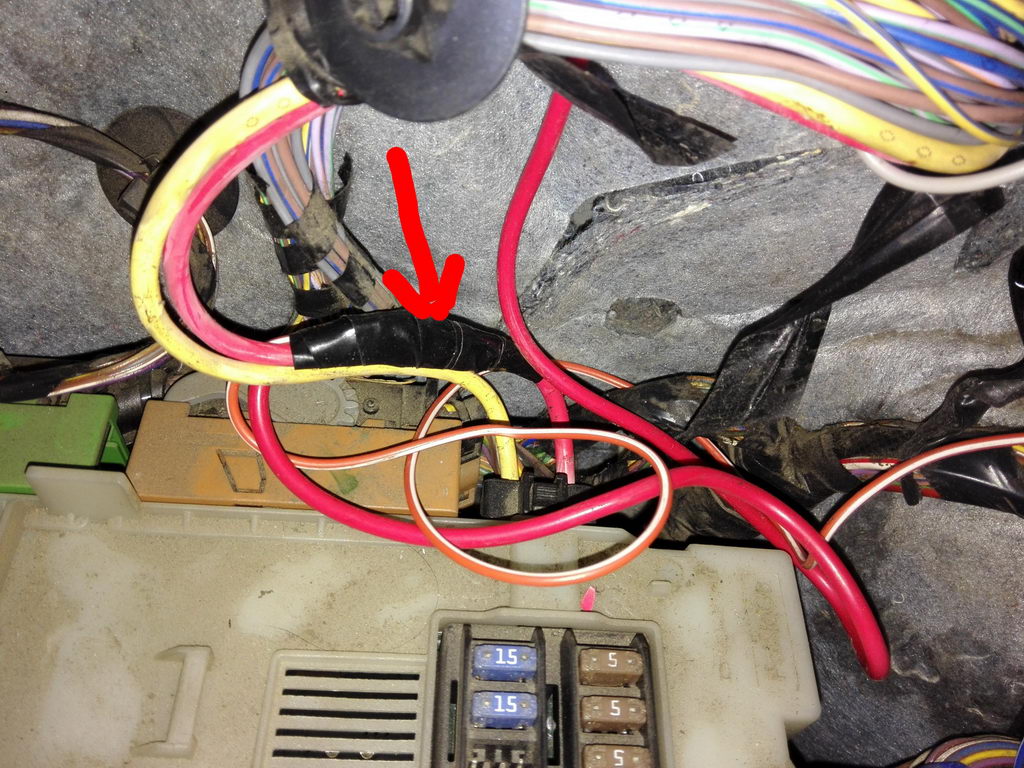

 +12 v взял отсюда через дополнительный предохранитель.

W-BUS Plus установка на Webasto TTV в Ford Galaxy

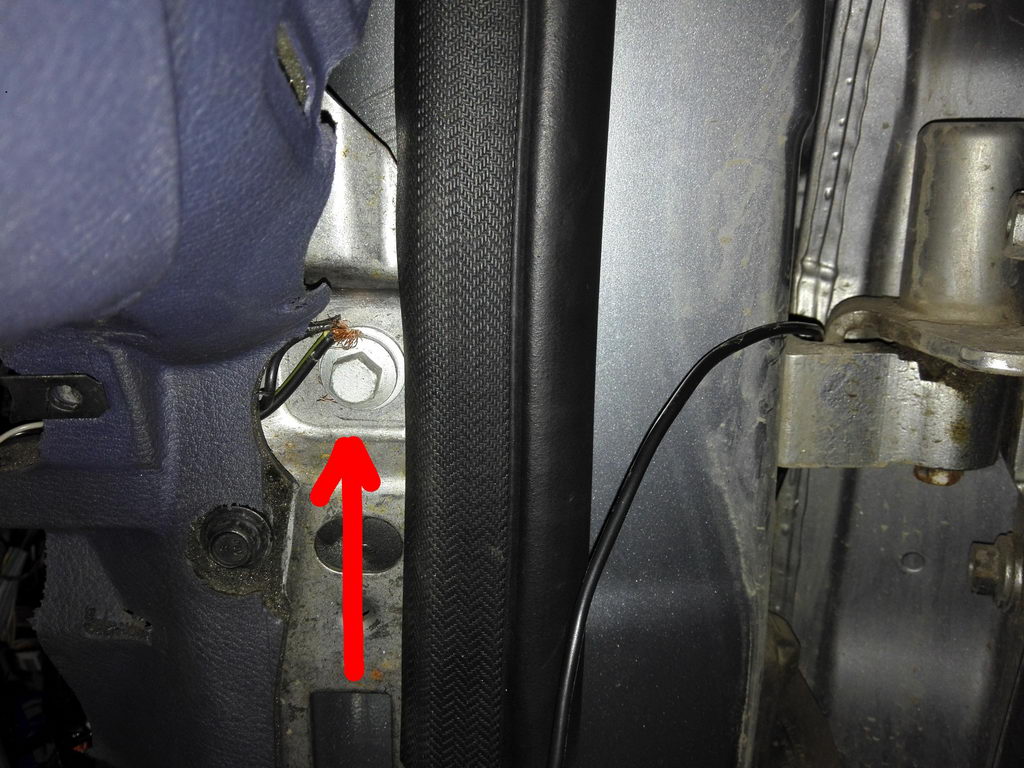

 Массу  для таймера W-BUS Plus взял отсюда.

W-BUS Plus установка на Webasto TTV в Ford Galaxy

 Соединяем выход вебасто с выходом w-bus таймера, а провод на управление  с сигналки, подключаем  через силовое реле (пробовал напрямую подключать выход доп. канала с сигналки, не получается).  Запуск производится при кратковременном замыкании, управляющего выхода на массу.

W-BUS Plus установка на Webasto TTV в Ford Galaxy

 Собираем всё обратно и пробуем запускать.

W-BUS Plus установка на Webasto TTV в Ford Galaxy

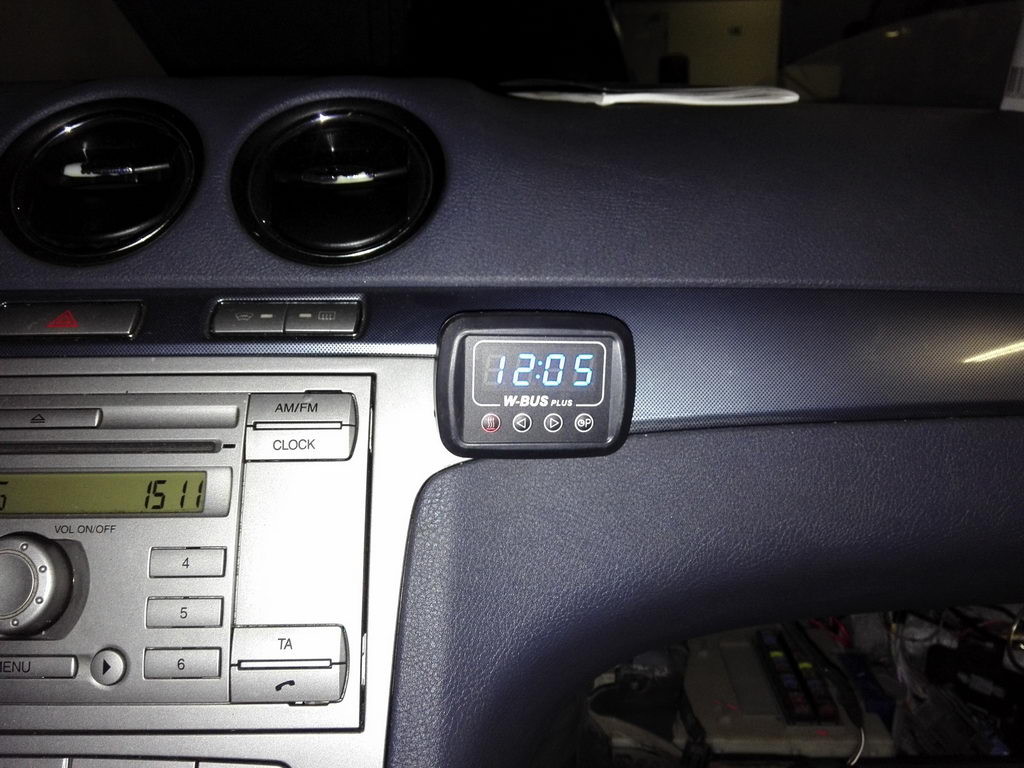

 Запускается с кнопки на таймере W-BUS Plus и через доп. канал сигнализации. Контроль работы Webasto смотрю через брелок сигнализации, где у меня показывает температуру салона и двигателя.

 Таймер W-Bus Plus можно настроить на дни и время запуска, но мне это не актуально, т.к. на моей приборной панели  есть такое меню управления Webasto.

Выражаем свою признательность krivih88, автору отчета и члену клуба s-maxclub.ru.
